Na Aliexpress jest dostępny dosyć tani ekran TFT LCD, który po drobnej przeróbce działa na zasilaniu 5V i możemy go wykorzystać do projektów na Raspberry Pi, np. do budowy małej konsoli do gier lub jako wyświetlacz do Volumio.
Do budowy mojego odtwarzacza Volumio wykorzystałem uszkodzony odtwarzacz Auna, który kupiłem na Allegro i nie nadawał się do naprawy.
Z Auny wykorzystałem panel z przyciskami do sterowania Volumio i dodałem wyświetlacz LCD 16x2.
Gotowy odtwarzacz wygląda jak na zdjęciu niżej.
Do budowy wykorzystałem Raspberry Pi 3, ponieważ na Pi Zero nie chce działać wyświetlacz.
Jak dodać wyświetlacz opisałem we wcześniejszym wpisie na blogu -> Link
Zmieniłem konfigurację podłączenia wyświetlacza LCD jak pokazano niżej.
Za odtwarzanie dźwięku odpowiedzialny jest układ PCM5102, którego podłączenie opisałem tutaj -> Link
Jest on w pełni kompatybilny z Hifi Berry DAC.
Jak wzmacniacz wykorzystałem układ PAM8403 z potencjometrem.
Wzmacniacz posiada opisane wejścia i wyjścia, więc raczej nie ma problemu z podłączeniem, zasilany jest napięciem 5V z Raspberry Pi. Podłączyłem go do głośników z odtwarzacza Auna.
Po wycięciu części płytki sterującej z Auny, wkręciłem go w istniejący otwór potencjometra.
Wykorzystałem przyciski z panelu Auny do sterowania Volumio.
Jak dodać przyciski w Volumio opisałem tutaj -> Link
Moja konfiguracja przycisków wygląda tak.
Przyciski są skonfigurowane tak:
Tak wygląda montaż panelu z wyświetlaczem.
Wykorzystałem na tylnym panelu wyjście słuchawkowe i podłączenie zasilania, więc można odtwarzać z wbudowanych głośników lub wyjścia jack.
Wejście zasilania i wyjście na słuchawki na tylnym panelu.
Działanie odtwarzacza widać na poniższym filmie.
Sterowanie głośnością odbywa się cyfrowo przyciskami lub analogowo potencjometrem.
Dzisiaj opiszę jak dodać wyświetlacz LCD do Volumio.
Wykorzystałem Raspberry Pi 3 i wyświetlacz LCD 20x4.
Wyświetlacz podłączamy tak jak pokazano niżej.
Do wyświetlacza LCD podłączamy:
VSS - GND VDD - poprzez rezystor do 5V lub poprzez potencjometr, dobieramy taki rezystor, aby widoczne były napisy VO - GND RS- GPIO 7 RW - GND E - GPIO 7 D4 - GPIO 25 D5 - GPIO 24 D6 - GPIO 23 D7 - GPIO 18 A - poprzez rezystor 150 ohm do 5V K - GND
Do Volumio dodajemy plugin volumio-hd44780-plugin.zip, który jest do pobrania tu -> Link
Wchodzimy w Wtyczki i wybieramy wgraj wtyczkę, wybieramy ściągnięty plik zip i chwilę czekamy.
Po zainstalowaniu wtyczki włączamy wtyczkę.
Wchodzimy w Settings i w Dsiplay Configuration ustawiamy rodzaj wyświetlacza, dla 20x4 będzie tak. Klikamy Save
W Driver Configuration wybieramy GPIO. Klikamy Save.
Po zapisaniu robimy restart i po restarcie na wyświetlaczu powinien być wyświetlany tytuł piosenki.
Dzięki oprogramowaniu Volumio -> Link nasze Raspberry Pi można przeistoczyć w sieciowy odtwarzacz muzyki.
Niestety jakość dźwięku na wyjściu audio w Rasberry Pi nie jest najlepszej jakości, a Pi Zero nie posiada go w ogóle.
Powstały zewnętrzne karty dźwiękowe pod nazwą Hifiberry, najtańsza HiFiBerry DAC+ Zero do Pi Zero, to koszt około 85 zł.
Nie musimy jednak kupować Hifiberry wystarczy układ PCM5102 DAC za około 15 zł z Aliexpress -> Link
Układ wygląda tak
Do Volumio wystarczy Pi Zero W, jednak jest problem z instalacją i konfiguracją sieci Wifi, rozwiązaniem jest zainstalowanie i skonfigurowanie Volumio na Pi 3 i przełożenie karty SD.
PCM5102 DAC łączymy następująco z Raspberry Pi.
3.3v - pi 3.3v pin 1 GND - pi gnd pin 39 FLT - pi gnd DMP - pi gnd SCL - pi SCL pin 5 BCK - pi BCK pin 12 DIN - pi Data pin 40 LCK - pi LCK pin 35 FMT - pi gnd XMT - pi 3.3v
Połączony układ DAC z Raspberry Pi Zero W
W Volumio w opcjach odtwarzania wybieramy HIFIBerry DAC i restartujemy.
Po restarcie możemy cieszyć się dobrej jakości dźwiękiem.
Drugim układem PCM5102 jest wersja trochę tańsza na czarnej płytce -> Link
Dzisiaj opiszę jak wykonać jedną z pierwszych gier komputerowych PONG na Arduino.
Do wykonania będziemy potrzebować:
- dowolne Arduino, ja wykorzystałem Mini Pro, ale może być UNO lub Nano - 2 potencjometry 10k - rezystor 470 ohm - rezystor 1K ohm - rezystor 10K ohm - 2 końcówki chinch - przycisk chwilowy - jakaś obudowa, ja wykorzystałem małą plastikową i opakowania po jajkach niespodziankach - odcinki przewodów.
Mój gotowy PONG wygląda jak niżej.
Schemat połączeń.
Do pinu D07 podłączamy rezystor 470 ohm, a do pinu D09 rezystor 1K, łączymy je razem i podłączamy do środkowej żyły chincha Video oraz podłączamy masę GND.
Chinch do audio podłączamy środkowa żyłę do pinu D11 i masę GND.
Przycisk łączymy z jednej strony poprzez rezystor 10K do masy GND oraz do pinu D02, a z drugiej strony do zasilania 5V, jak pokazano niżej.
Potencjometry łączymy zewnętrzne piny do 5V i GND, a środkowy pin jednego do A0, a drugiego do A1.
Potrzebne biblioteki do pobrania niżej kopiujemy do do Program Files/Arduino/libriares
We wcześniejszym wpisie z dnia 13 maja 2017 opisałem jak zainstalować i skonfigurować oficjalny obraz systemu Raspbian do Voice Hat, który był dołączany do 57 magazynu MagPi, tak aby działał z dowolnym mikrofonem lub kamerką USB -> Link
Postanowiłem zbudować podobne "gadające" pudełko z przyciskiem, widoczne niżej.
Do budowy wykorzystałem:
1. Raspberry Pi z kartą micro SD 8GB 2. Zasilacz 5V 2A z przewodem micro USB 3. Przycisk z podświetleniem, który kupiłem na Aliexpress -> Link Cena przycisku z darmową wysyłką do Polski to około 5,35 zł. 4. Kartę audio na USB -> Link Cena z darmową wysyłką do Polski, to około 6,10 zł 5. Mikrofon z wtykiem mały jack -> Link Cena około 4,50 zł z darmową wysyłką do Polski. 6. Moduł audio 5V do Arduino, koszt około 5 zł na Allegro.
Koszt zakupu materiałów wyniósł mnie około 21 zł.
Resztę materiałów jak: mały głośnik, wtyk mały jack, karton i folię do obklejenia miałem w domu.
Łączymy wszystko jak na schemacie.
Wycinamy pudełko i montujemy elementy.
Instalujemy wszystko tak jak opisałem w linku na samym początku.
Po instalacji mamy prawie identyczne magiczne "gadające" pudełko jak te z 57 numeru magazynu MagPi.
Dzisiaj opiszę jak zmienić konfigurację systemu do Voice Kit, który był dostępny z 57 numerem magazynu MagPi.
Oficjalny opis Voice Kit znajdziemy pod tym linkiem -> Link
Jeżeli go nie posiadamy możemy zmodyfikować system, którego obraz jest dostępny tu -> Link
Po wgraniu obrazu mamy do dyspozycji zmodyfikowanego Raspbiana od Google, widocznego niżej.
Voice Kit posiada płytkę na której znajduje się mikrofon i układ audio z głośnikiem, możemy jednak wykorzystać dowolny mikrofon USB lub kamerkę internetową z mikrofonem i głośnik z wtykiem mały jack.
Będzie jeszcze potrzebny jakiś przycisk chwilowy i dioda led.
Po pobraniu rozpakowujemy go i będziemy mieć obraz systemu aiyprojects-2017-05-03.img
Wgrywamy go na kartę programem Win32 Disk Imager, który jest dostępny pod tym linkiem -> Link
Pobieramy go, instalujemy i uruchamiamy.
Po uruchomieniu wybieramy pobrany obraz aiyprojects-2017-05-03.img w Plik obrazu.
Klikamy Zapisz.

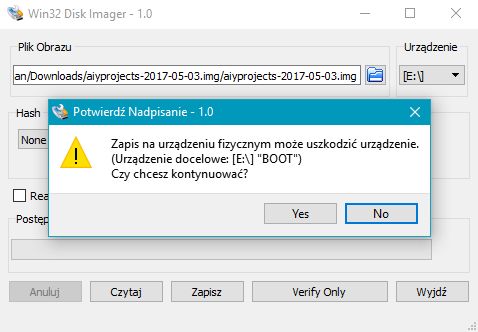

Wybieramy Yes i rozpocznie się zapis obrazu na kartę SD.
Po zakończeniu zapisu powinien wyświetlić się Zapis pomyślny, klikamy OK i wkładamy kartę SD do Raspberry Pi.
Podłączamy Raspberry Pi do telewizora lub monitora przewodem HDMI, podłączamy myszkę i klawiaturę na USB, kamerkę lub mikrofon USB i na końcu zasilanie.
Uruchomi się nam zmodyfikowany obraz Raspbiana.
Pierwszą rzeczą jaką zrobimy, to połączmy się po Wifi z domową siecią, jeżeli ktoś chce, to może używać połączenia lan.
U góry po prawej stronie znajduje się ikonka połączeń sieciowych, klikamy Turn On Wi-Fi, aby włączyć Wifi w Raspberry Pi.
Powinno wykryć naszą domową sieć Wifi, wpisujemy hasło i powinniśmy mieć połączenie z Wifi
Po kliknięciu prawym przyciskiem myszy na ikonkę sieci wybieramy Wireless & Wired Network Settings i proponuję ustawić Ip na stałe.
Wybieramy interface wlan0 i wpisujemy IP i adresy DNS, Ip sprawdzimy po najechaniu myszką na ikonkę sieci, adres DNS sprawdziwmy wpisując w Terminalu:
cat /etc/resolv.conf
Klikamy więc w ikonkę Terminalu w górnym menu po lewej stronie.
Wpisujemy polecenie jak wyżej i wyświetlą się nam adresy DNS.
Wpisujemy je w konfiguracji wlan0
Ja mam akurat adres routera 192.168.3.1 i przydziela mi adresy Ip z zakresu: 192.168.3.2 do 192.168.3.255, ale adres routera, to zazwyczaj 192.168.1.1
Teraz jeszcze zmieniamy sobie ustawienia systemu na polskie, robimy to w Preferencje -> Raspberry Pi Configuration
Najlepiej zmienić sobie hasło w Change Password.
Domyślne hasło to: Raspberry
W Current password wpisujemy więc: Raspberry i 2 razy wpisujemy nowe hasło.
W Interfaces włączamy sobie SSH.
W Locialisation zmieniamy sobie wszystkie ustawienia na polskie i restartujemy Raspberry Pi.
Teraz przystępujemy do zmian w systemie aby dostosować do ustawień z wykorzystaniem kamerki lub mikrofonu USB i głośników.
Teraz możemy przeprowadzić test działania klikając na pulpicie 2 razy ikonkę Check audio.
Teraz otwieramy stronę: https://console.cloud.google.com/cloud-resource-manager w przekladarce internetowej i tworzymy projekt jak to opisałem w wcześniejszym wpisie na blogu -> Link
Jeżeli już wcześniej utworzyliśmy projekt Google Assistant pobieramy plik JSON.
Wybieramy nasz projekt, po lewej u góry Narzędzia usługi -> Menadżer Api -> Dane logowania i na dole po prawej mamy -> Pobierz JSON.
Plik zostanie pobrany do /home/pi/Downloads otwieramy więc Menadżer plików i zmieniamy nazwę pliku na: assistant.json
Plik kopiujemy do /home/pi/assistant.json
Teraz uruchamiamy Start dev terminal z pulpitu i wpisujemy: src/main.py
Otworzy się automatycznie strona internetowa do naszego konta Google.
Wybieramy nasze konto i klikamy Zezwól.
Znowu w wcześniej otwartym terminalu wpisujemy:
src/main.py
U mnie pojawił się błąd z PySocks jak niżej
Wpisujemy więc w Terminalu:
pip install PySocks
Teraz możemy kliknąć ikonkę Check audio na pulpicie, jeżeli dalej będzie problem z mikrofonem, a co zdarzyło się u mnie, to jeszcze tworzymy plik .asoundrc w katalogu/home/pi/ wpisujemy więc w terminalu:
sudo nano /home/pi/.asoundrc
i kopiujemy tam tą samą zawartość, co do pliku asound.conf jak pokazano niżej.
Zapisujemy plik i zamykamy i jeszcze raz przeprowadzamy test klikając w ikonkę Check audio na pulpicie.
Jeżeli wszystko przebiegnie ok to mamy już skonfigurowane audio poprawnie, wygląda to tak.
Teraz przeprowadzamy test działania, czyli klikamy ikonkę Start dev terminal na pulpicie i wpisujemy:
src/main.py
jeżeli wszystko działa, to dodajemy jeszcze wpis w Terminalu, aby uruchamiało się przy starcie:
sudo systemctl enable voice-recognizer
Po restarcie wszystko powinno uruchamiać się automatycznie.
Nie posiadam przycisku arkadowego jak w zestawie z Voce Hat i wykorzystałem zwykła diodę i przycisk.
